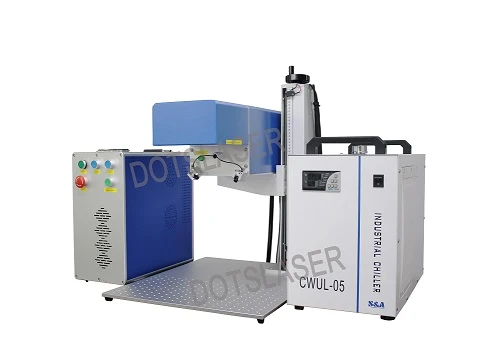

De "DS-UV5" van de 355 nm uv-lasermachine bestaat uit een voeding voor de laserbron, besturingskaart, motoraansturing en galvanometer, een XYZ-as galvanometersysteem, een optisch systeem, een softwarebesturingssysteem, een Z-asstandaard en nauwkeurige positionering van de werktafel. De laserstraal die door de laserresonator wordt afgegeven bij een golflengte van 355 nm wordt vervolgens uitgebreid door de straalexpander, automatisch gefocust door de Z-as galvanometer en vervolgens gereflecteerd door het X-as, Y-as galvanometerscansysteem, dat reikt tot de materialen door de optische focusseerlens. Onder computerbesturing oscilleert een galvanometer-scansysteem snel,dat de laserstraal in de X- en Y-richting scant. Het oppervlak waarop de laserstraal wordt scherpgesteld, wordt gemarkeerd. Na het continue proces onder computerbesturing worden voorgeprogrammeerde karakters en patronen op het oppervlak van het materiaal gemarkeerd.
Hoofdparameter
| Model | DS-UV5 |
| Markeringsgebied | 100x100 mm--180x180 mm |
| Min. lijn breedte | 0.01 mm (afhankelijk van het materiaal) |
| Minimale tekengrootte | 0.3 mm (afhankelijk van het materiaal) |
| Laserkracht | 5W |
| Golflengte | 355 nm |
| Standaard markeergebied | 180x180mm |
| Voeding | Enkelfasig 200-240 VAC 50/60 Hz |
| Koeling | watergekoeld |
| Kerncomponenten | Laserbron |
| Diepte markeren | 0.01-2mm |
