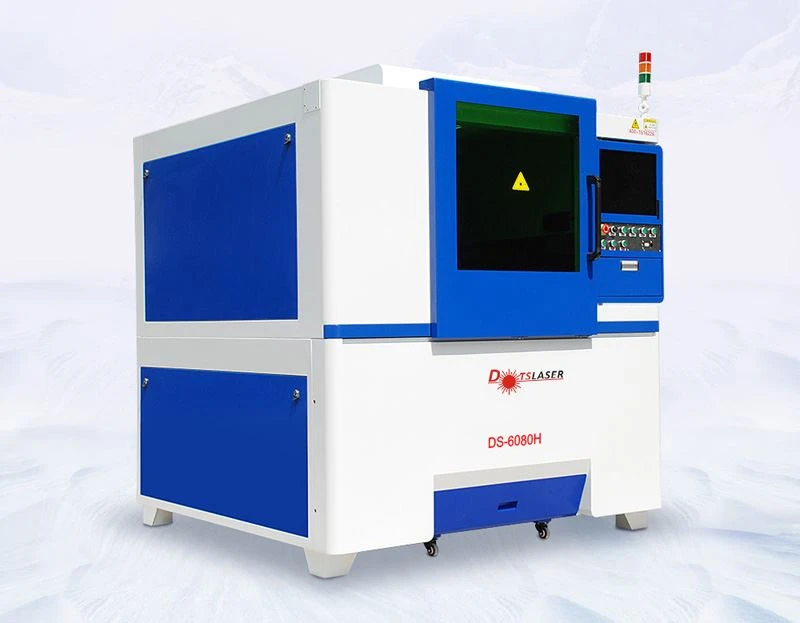

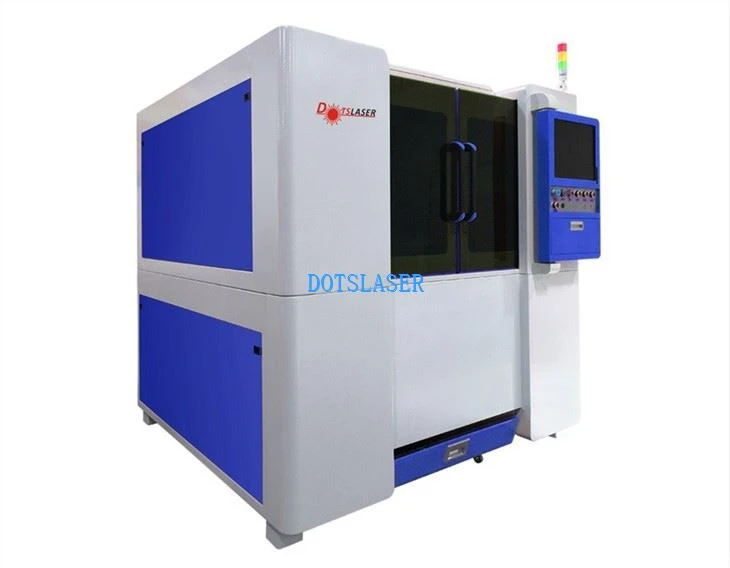

Lasersnijden van printplaten
Maximaal snijden van 6 mm koper- en aluminiumsubstraat.
Snijveld is optioneel.
Het snijmateriaal is breed, inclusief messing, koper, aluminium, roestvrij staal, printplaat, enz.
Laservermogen: 1000 W-3000W
Lasersnijden van printplaten
Producten Beschrijving
Printplaatlasersnijden heeft een breed scala aan toepassingen en kan vele materialen verwerken, zoals koper, aluminium, roestvrij staal, ijzer, printplaten en magnetische materialen. De formaatgrootte is optioneel en de lengte kan worden aangepast aan de verwerkingsvereisten van de gebruiker. De snijsnelheid is snel, het effect is glad en vlak, de incisie heeft geen mechanische spanning en is glad en vlak zonder bramen.
Laten we eerst eens kijken hoe we printplaten, printplaten, koperen en aluminium substraatplaten kunnen snijden met een nauwkeurig lasersnijsysteem.
Functies en prestaties
★ Marmeren voet.
★ Volledig gesloten portaalconstructie met dubbele aandrijving.
★ Milieubescherming ventilatiesysteem.
★ Anti-sterk laserreflecterende fiberlasergenerator

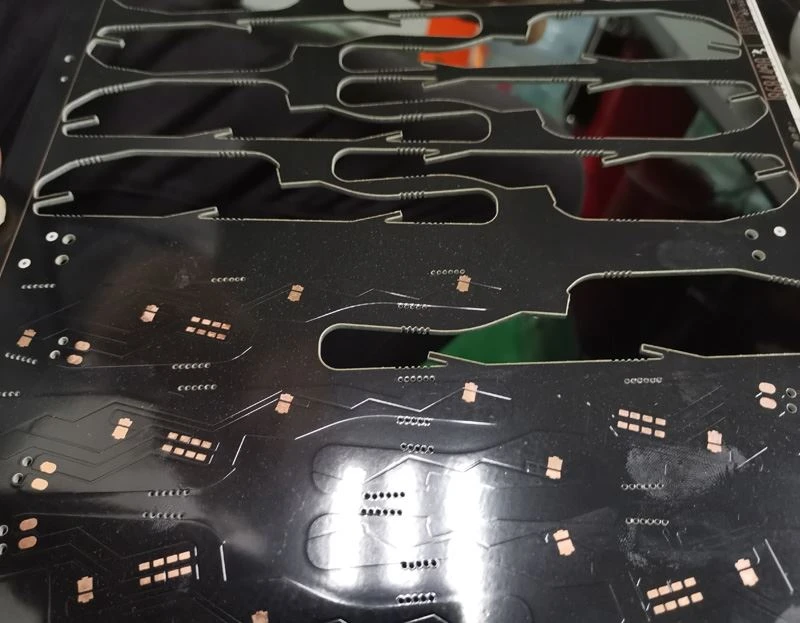

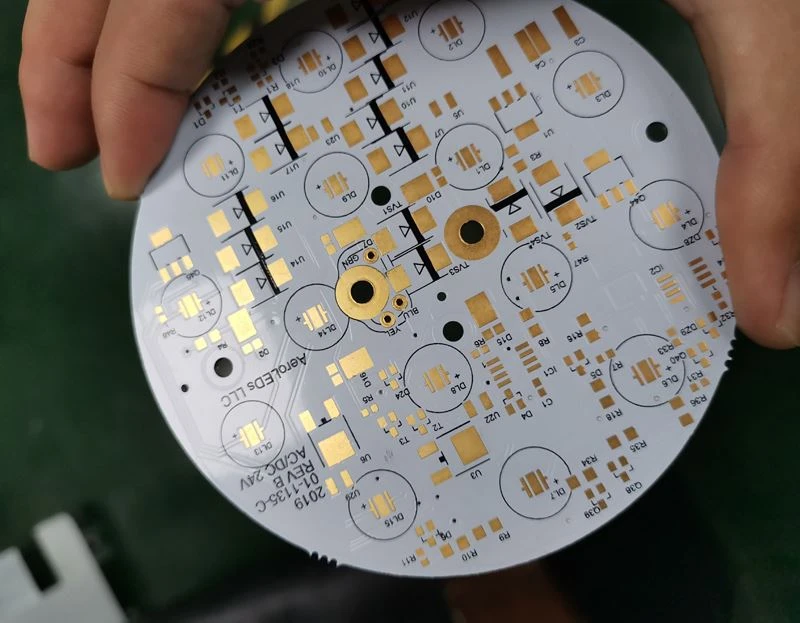

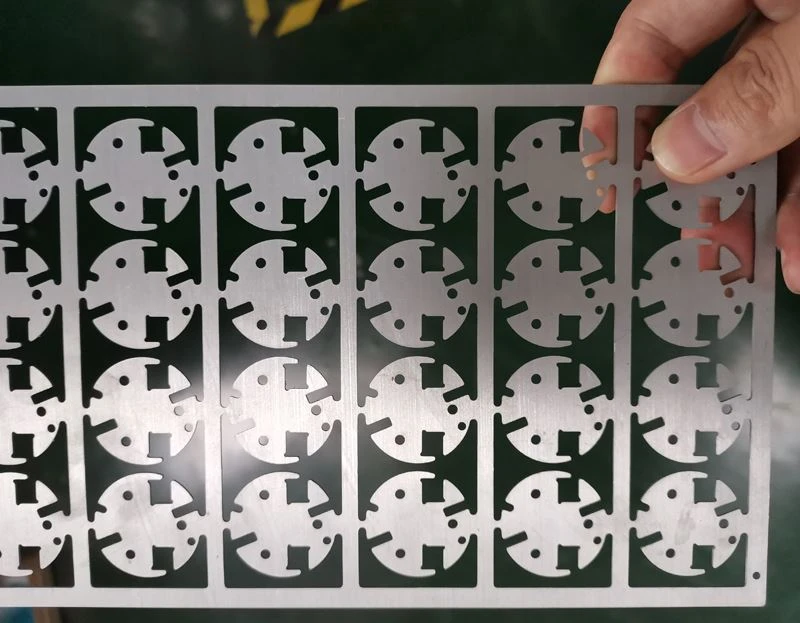

Snijden van koper- en aluminiumsubstraten op klein formaat
★ Lange termijn batch-stabiele snijdikte van minder dan 6 mm, limiet snijdikte van 6 mm koper- en aluminiumsubstraten;
★ De grootte van het formaat is optioneel en de lengte kan worden aangepast aan de verwerkingsvereisten van de gebruiker.
★ Een breed scala aan verwerkingsmaterialen, die niet alleen koper, aluminium kunnen verwerken, maar ook roestvrij staal, ijzer, printplaten, verschillende legeringen, enz.
Technische parameter
| Model | DS-60680H |
| Laserkracht | 1000W/1500W/2000W/QCW750W |
| Lasergolflengte | 1070 ± 10 nm |
| Snijbereik | 600 mm * 800 mm (ander bereik is aanpasbaar) |
| Breedte snijlijn | 0.05~0.15 mm (afhankelijk van het materiaal) |
| Snijdikte | Minder dan of gelijk aan 3 mm/6 mm (aluminium, koper) |
| Snijsnelheid | 5000-20000mm/min(afhankelijk van het materiaal) |
| Snijnauwkeurigheid | ±0.02 mm |
| Luchtdruk snijden | 1.2-2.8Mpa (stikstof onder hoge druk wordt aanbevolen) |
| Nominaal stroomverbruik | 10 kW/18 kW |
| Voeding | AC220V/60A, 380V/40A |
| Koeling | Waterkoeling |
| Werkomgeving | Geen trillingsbron, goede ventilatie, temperatuur 10 ~ 38 graden |
| Dimensie | L1820mm*B1750mm*H1950mm |
| Gewicht | 1800KG |
Korte introductie van het printplaatsnijsysteem

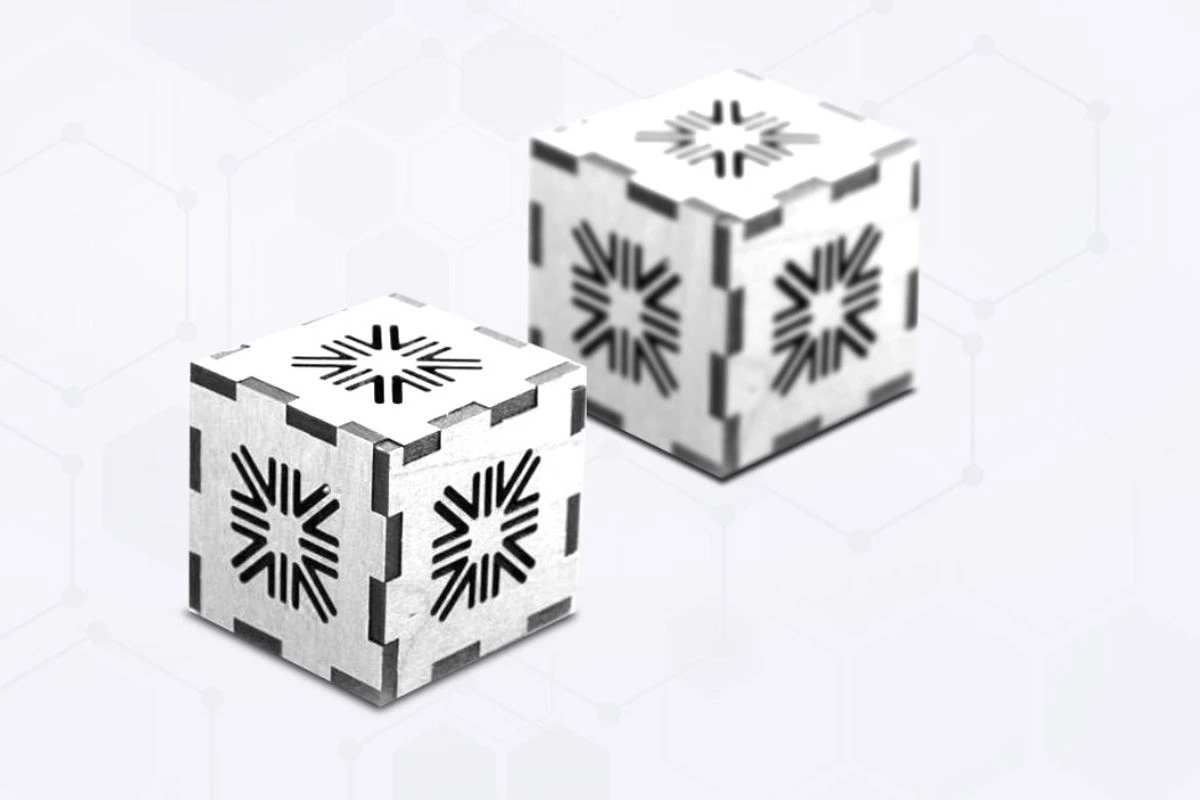

Smalle snijnaad, kleine vervorming van de plaat
★ Lasersnijden heeft een kleine, door hitte beïnvloede zone en kleine plaatvervorming
★ Snijnaad: {{0}}.05~0.15mm
★ De lasersnijsnelheid is snel en de snede heeft geen mechanische spanning.
★ Hoge verwerkingsnauwkeurigheid, goede herhaalbaarheid, geen schade aan het oppervlak van het materiaal ★ Nauwkeurigheid: ±0.02 mm

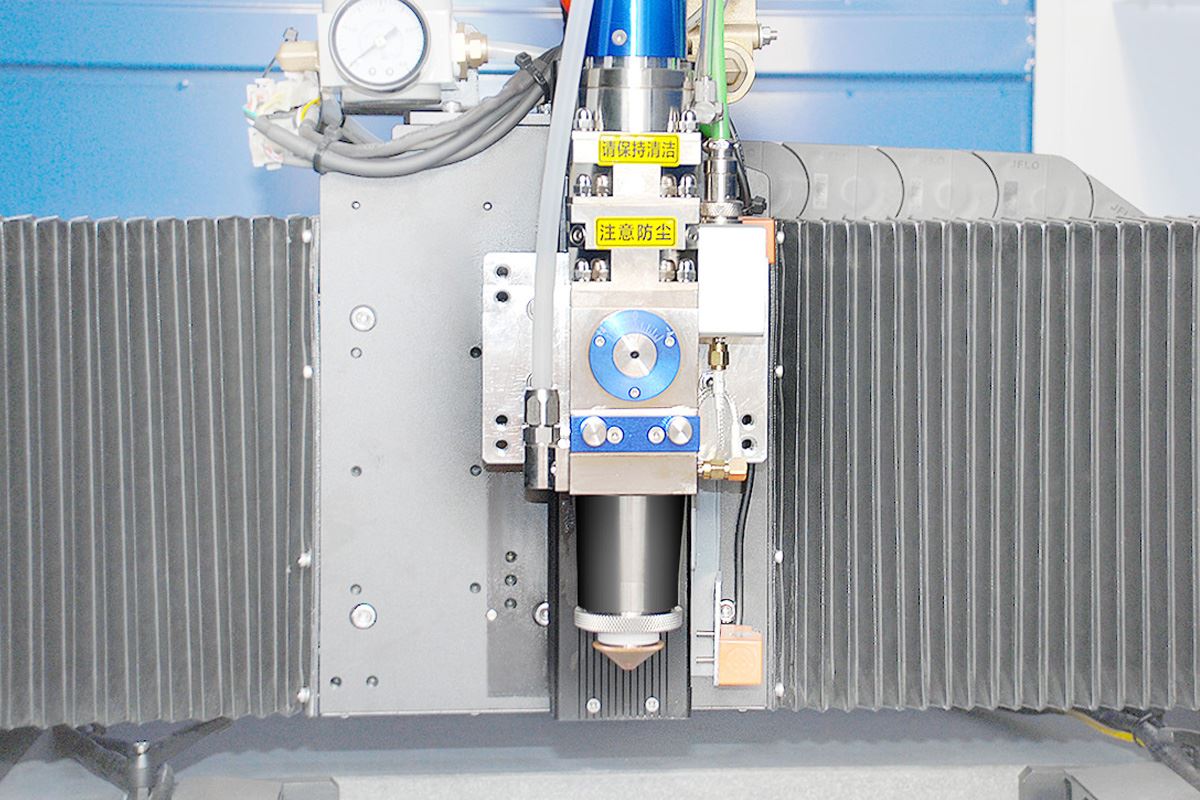

Het snijpad wordt automatisch geoptimaliseerd
★ Compatibel met meerdere bestandsformaten, zoals DXF,GERBER.
Actief beschermingssysteem
Bescherming tegen botsingen
★De snijkop en het snijoppervlak worden te allen tijde op veilige afstand gehouden. Tegelijkertijd heeft het een touch-stop-functie om het risico op botsingen te verminderen.
Intelligente reisbescherming
★ Detecteer automatisch het werkbereik van bewegende delen, en wanneer er een afwijking is, geeft het systeem gevoelige feedback en geeft het onmiddellijk opdracht om te stoppen, waardoor de veiligheid van de apparatuur wordt gegarandeerd.
Systeem slim alarm.
★ Zelfcontrole van apparatuur, abnormale alarmweergave op de hoofdinterface, vermindert verborgen gevaren en verbetert de efficiëntie van onderzoek naar afwijkingen van apparatuur.C
De klant komt naar de fabriek van DOTSLASER
Verzending en pakket
