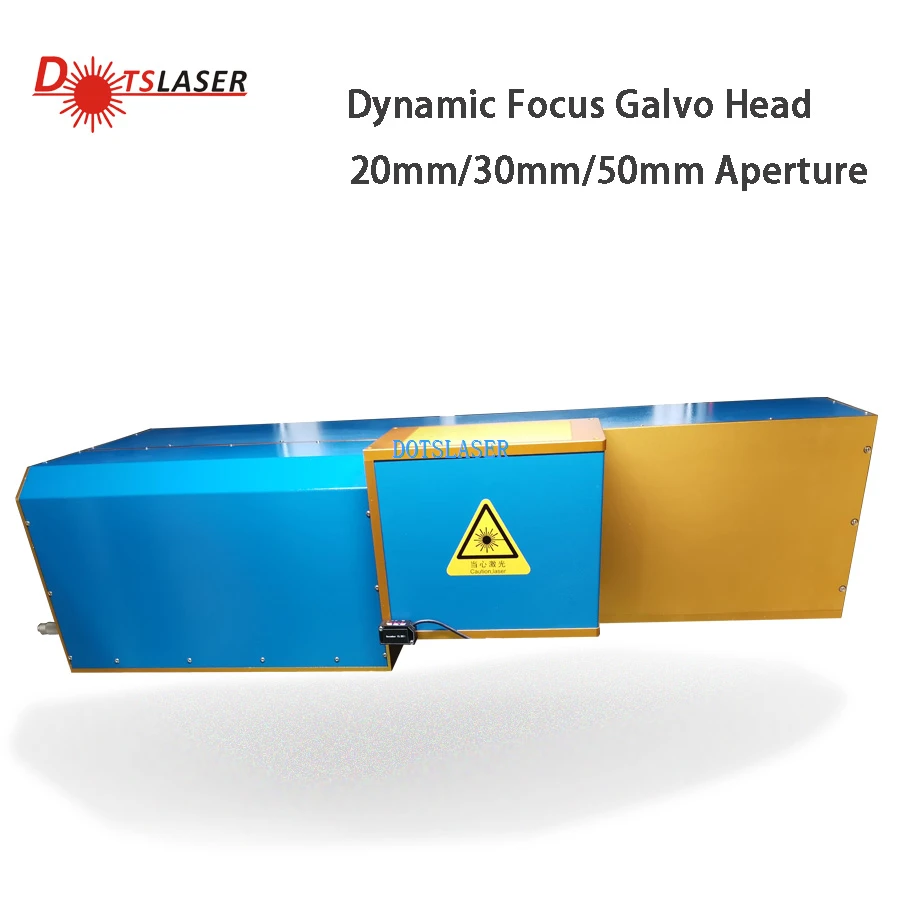

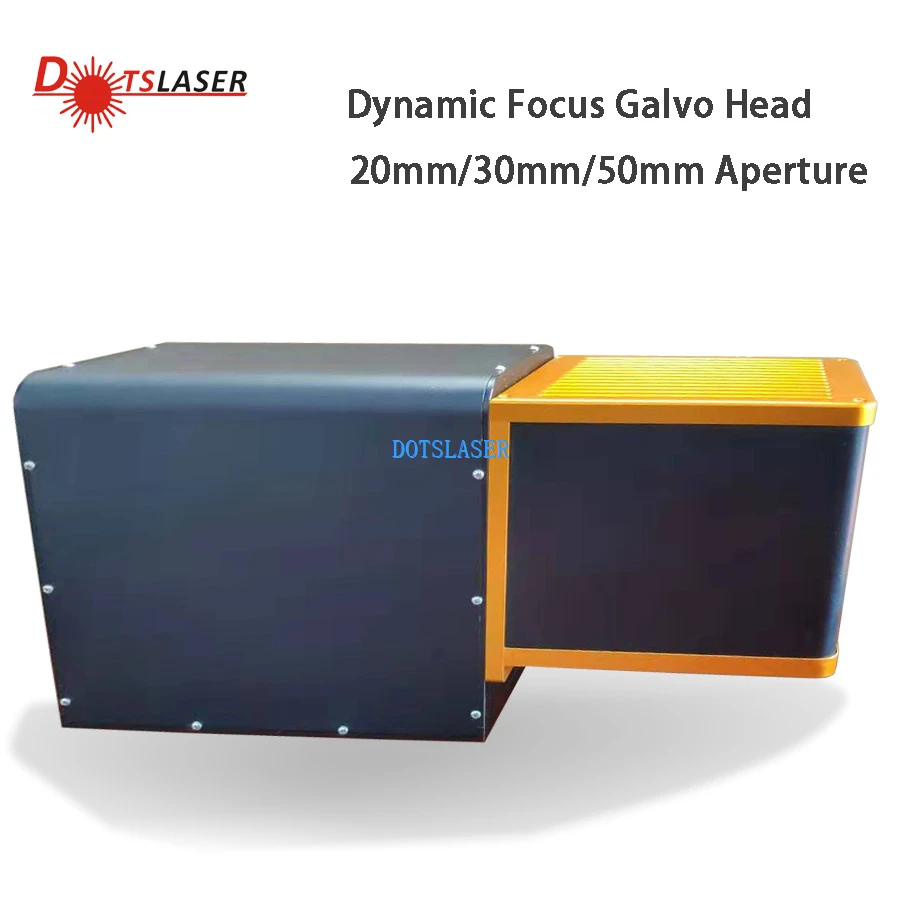

Co₂ laserscankop
Co₂ laserscankop
Productenbeschrijving
CO₂ Laserscankop, ook bekend als een Galvo -scanner of Galvanometer -scanner, is een belangrijke component in CO₂ -lasermarkerings- of gravure -systemen. Het is verantwoordelijk voor het nauwkeurig omleiden van de laserstraal naar het materiaal dat wordt gegraveerd door snel en nauwkeurig bewegende spiegels. Deze scanners zijn specifiek ontworpen om te werken met CO₂ -lasers, die vaak worden gebruikt voor het markeren en graveren van materialen zoals hout, acryl, glas, papier, leer en meer.
Co₂ laserscankoppen bestaan uit de volgende hoofdcomponenten:
Galvanometer motoren
Deze motoren regelen de positie van de spiegels door elektrische signalen om te zetten in mechanische beweging. Galvanometermotoren van hoge kwaliteit maken snelle en precieze bewegingen mogelijk, wat resulteert in snellere graveersnelheden en verbeterde nauwkeurigheid.
Spiegel
De spiegels in de scankop zijn verantwoordelijk voor het reflecteren en sturen van de laserstraal op het materiaal. Ze moeten worden gemaakt van een materiaal dat zeer reflecterend is voor co₂ lasergolflengten, meestal met een gouden of diëlektrische coating, om de energieniveaus geassocieerd met CO₂ -lasers te handhaven.
Lens
De lens in de scankop is verantwoordelijk voor het precies concentreren van de laserstraal op het materiaal, wat resulteert in schone en nauwkeurige cijfers of gravures. Deze technologie stelt ons in staat om prachtige en ingewikkelde ontwerpen op een breed scala aan materialen gemakkelijk en precisie te maken.
Controle -elektronica
De besturingselektronica vergemakkelijkt effectief de communicatie tussen vitale componenten van het lasermarkeringssysteem, zoals de Galvo -scanner, laserbron en besturingssoftware.
De CO₂ laserscankop heeft een lage drift, hoge positioneringsnauwkeurigheid en betrouwbare en stabiele werking, met uitstekende algemene prestaties. Het is geschikt voor lenzen van verschillende golflengten en vermogensniveaus, en kan voldoen aan de meeste toepassingsvereisten, waardoor het systeemstabiliteit op de lange termijn wordt gewaarborgd.
De CO₂ -laserscankop ondergaat strikte materiaalinspectie en maakt gebruik van een volwassen productieproces. Het oscillerende spiegelsysteem is een hoge precisie- en hogesnelheidservo-besturingssysteem bestaande uit een rijbord en high-speed oscillerende motor, voornamelijk gebruikt voor lasermarkering, laser-interne gravure, podiumverlichtingsregeling, laserponsen en meer. Het beschikt over een verstelbaar markeringsbereik, snelle responstijd, hoge markeersnelheid en goede afdichtingsprestaties van het optische pad. Het artikel moet een positieve toon behouden en negatieve inhoud vermijden.
Productenparameters
| Lasertype | 10600 nm RF CO2laserbron |
| Werkveld | 300 × 300 mm ~ 1200 × 1200 mm |
| Voer de bundelgrootte in | 2.5 ~ 10 mm |
| X & y assen spiegelen de diafragma maat | 20 mm/30 mm/50 mm |
| Lijnmarkeringssnelheid | Minder dan of gelijk aan 8, 000 mm/s |
| Positioneringssnelheid | 1 00, 00mm/s |
| Schrijfsnelheid | 125cps |
| Stap Response Time (1% van de volledige schaal) | 940us |
| Stap Response Time (10% van de volledige schaal) | 1500US |
| Fouttijd volgen | Minder dan of gelijk aan 440US |
| Fout en precisie | Lineariteit 99,9% |
| Herhaalbaarheid (RMS) | ＜ 8μrad |
| Fout | ＜ 5 mrad |
| Nul offset | ＜ 5 mrad |
| Langdurige afwijking gedurende 8 uur | ＜ 0. 5MRad |
| Schaalafwijking | ＜ 40ppm/ graad |
| Nul drift | ＜ 15μrad/ graad |
| Verpakkingsgegevens | Geëxporteerde houten zaak of volgens uw vereisten |
| Garantie | 1 jaar |
| After-sales service verstrekt | Online ondersteuning |
|
Kracht en signaal
|
|
| Invoerspanning | ± 24VDC |
| Nominale stroom | 4A |
| Interfacesignaal | |
| Digitaal | Xy 2-100 |
| Machines scanhoek | ± 12,5 graden |
Overweeg bij het selecteren van een CO₂ -laserscankop factoren zoals de scansnelheid, precisie en diafragmergrootte op basis van de specifieke vereisten van uw project. Bovendien is compatibiliteit met uw lasersysteem en besturingssoftware essentieel voor een soepele werking. Ten slotte kan het kiezen van een gerenommeerd merk zorgen voor kwaliteit, betrouwbaarheid en levensduur voor uw CO₂ -lasermarkerings- of gravure -systeem.
Co₂ laserscankop Het is een belangrijk componentaccessoire van de lasermarkeermachine, die de kenmerken heeft van een hoge efficiëntie van mapping, goede grafische nauwkeurigheid en geen vervorming, wat de kwaliteit en snelheid van lasermarkering aanzienlijk verbetert. Het bereikt een nieuw niveau van scansnelheid en herhaalde positioneringsnauwkeurigheid. We optimaliseren en geven alle optische componenten nauwkeurig om de beste focuskwaliteit en stabiele procesparameters te garanderen.
1. Kwaliteitsborging en after-sales service
De garantieperiode van de apparatuur is 12 maanden omdat de apparatuur door de klanten wordt gebruikt, de installatie en foutopsporing zijn voltooid en de apparatuur wordt geaccepteerd door de Demander. DOTSLASER hecht veel belang aan het after-sales-servicewerk van het product, zodra het product aan de gebruiker is geleverd, heeft het bedrijf onmiddellijk het servicebestand van de gebruiker ingesteld en volgt het productgebruiksstatus van de gebruiker regelmatig, lost en beantwoord alles Problemen van de gebruiker, ontving de kennisgeving van de gebruiker over de storing van de apparatuur, de werknemers van het bedrijf kunnen binnen 2 uur een snelle reactie geven. Als de telefonische richtlijnen moeilijk te oplossen zijn, kan het technische personeel van ons bedrijf binnen 24 uur op de klantensite aankomen om ondersteuning te bieden.
2. Installatie en foutopsporing
Vóór de installatie van de machine biedt onze fabriek u een basisstructuurinstallatiebestand, de goede behoefte van 2 weken levering aan u daar, de ingenieurs van DOTSLASER zullen op uw site aankomen en de machine opnieuw inspecteren. Compirm alle voorwaarden voldoen aan de installatie- en inbedrijfstellingsvereisten van de apparatuur, de apparatuur zal op tijd transporteren. De installatie- en inbedrijfstellingstijd van de apparatuur is ongeveer vijf werkdagen, de eerste drie dagen zijn verbonden met het gebruik van het systeem en het systeem is operationeel na het serviceproject. De ingenieur zal gekwalificeerde operators trainen op basis van basisonderhoudsprocedures en algemene operationele kenmerken van de apparatuur in de komende twee dagen
3. Serviceondersteuning
Als er een probleem heeft met een deel van het systeem tijdens de garantieperiode, zijn dotslaser goed opgeleide service-ingenieurs klaar om een mobiele telefoon te bieden of ter plaatse te beginnen, als de machine een probleem heeft tijdens de garantieperiode, neem dan rechtstreeks contact met ons op !
