3D gebogen oppervlakte lasermarker

3D gebogen oppervlakte lasermarker

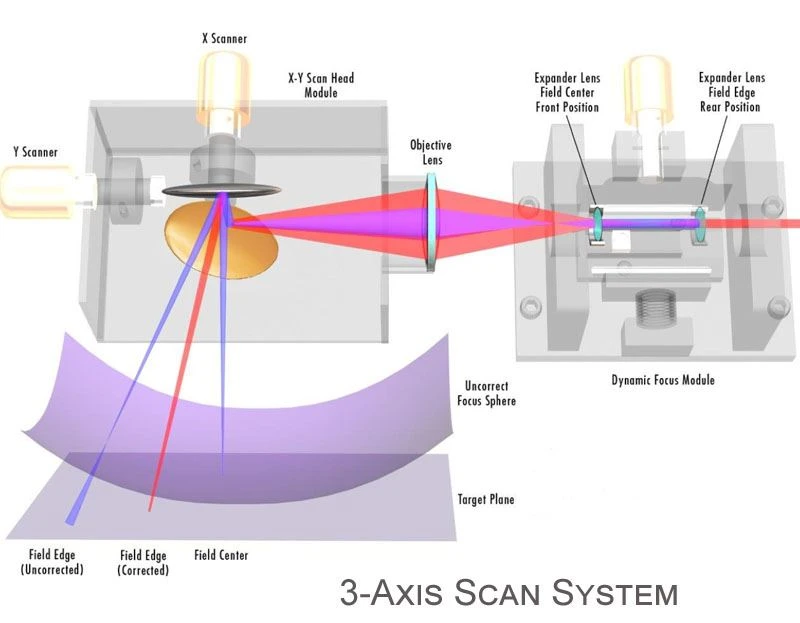

3D Curved Surface Laser Marker is een speciale verwerkingsmethode op onregelmatige oppervlakteobjecten. Vergeleken met 2D lasermarkering is 3D-markering enorm verbeterd in technologie, het wordt bestuurd door 3-as binnen de scankop, inclusief X-as, Y-as, Z-as, de 3 assen schudden in supersnelle snelheid tijdens het werken, Z-as bestuurt de focusafstand automatisch door vooruit en achteruit te bewegen. om de focusafstand in verschillende gebieden van objecten hetzelfde te houden.

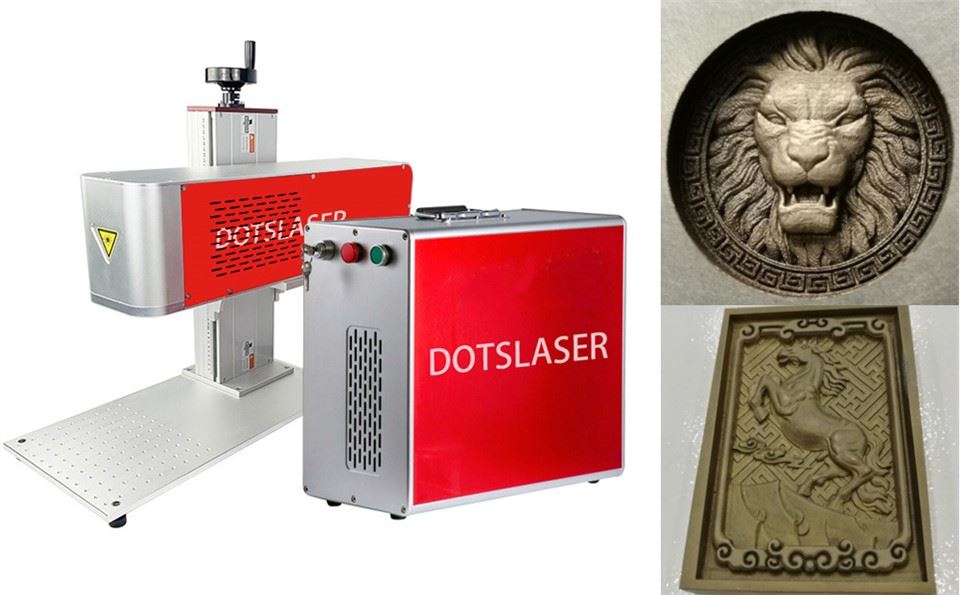

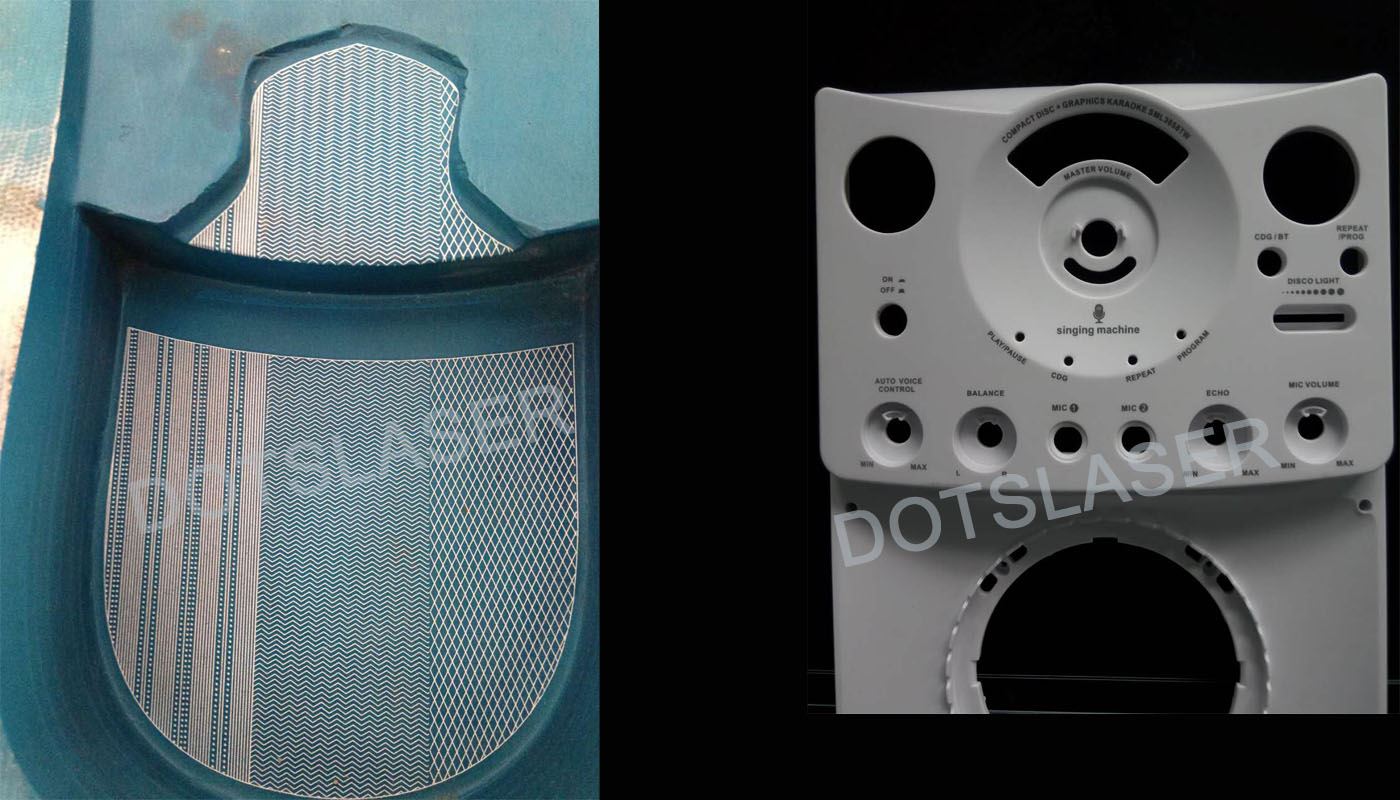

De 3D gebogen lasermarkeermachine kan perfectere markeringen op onregelmatige objecten maken zonder de verwerking te defocusseren, zelfs voor complexe oppervlakken. Het kan verschillende oppervlaktemarkeringsmethoden realiseren, zoals hellend oppervlak, hoog en laag oppervlak, cilindrisch oppervlak, conisch oppervlak, bolvormig oppervlak en geëxtrudeerd oppervlak. Het elimineert handmatige aanpassing van focus, uitlijning en andere complexe processen. Door het drie-assige besturingssysteem kunnen verschillende hoeken en hoogtes worden aangepast om te voldoen aan de vereisten van perfecte markering.

Toepasselijke industrieën

Auto-industrie, lucht- en ruimtevaart, elektronica, medische apparatuur, consumentenproducten en meer. Hiermee kunt u onderdelen zoals cilinders, buizen, bollen of onregelmatig gevormde items efficiënt en nauwkeurig markeren.

Technische parameters

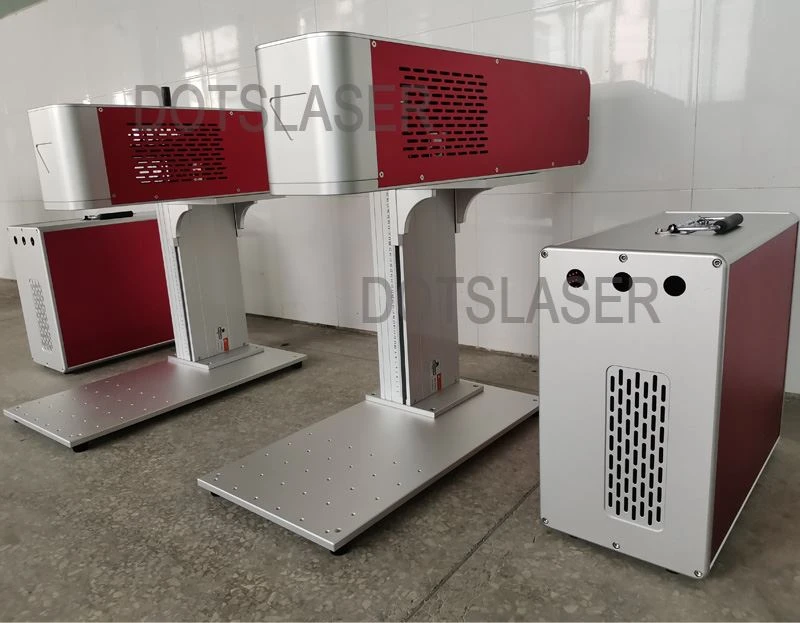

Gedetailleerde weergave





De 3D dynamische focus lasermarkeermachine heeft de volgende voordelen die de 2D lasermarkeermachine niet heeft:

1.  De brandpuntsafstand kan dynamisch worden aangepast voor 3D-markering

   3D-markering kan automatisch en snel de brandpuntsafstand en de positie van de laserstraal veranderen, zodat deze op gebogen objecten kan markeren, wat onmogelijk is voor 2D-markering. 3D-markering kan elke oppervlaktemarkering binnen het straalprojectiebereik in één keer voltooien, wat de verwerkingsefficiëntie aanzienlijk kan verbeteren. De oppervlaktevorm van veel industriële producten is niet vlak en 2D-markering is echt machteloos, maar 3D-markering is gemakkelijk te bereiken.

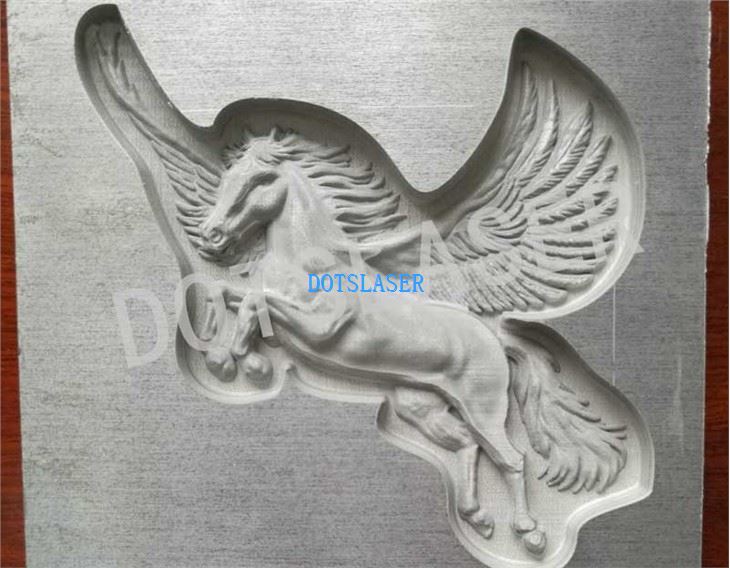

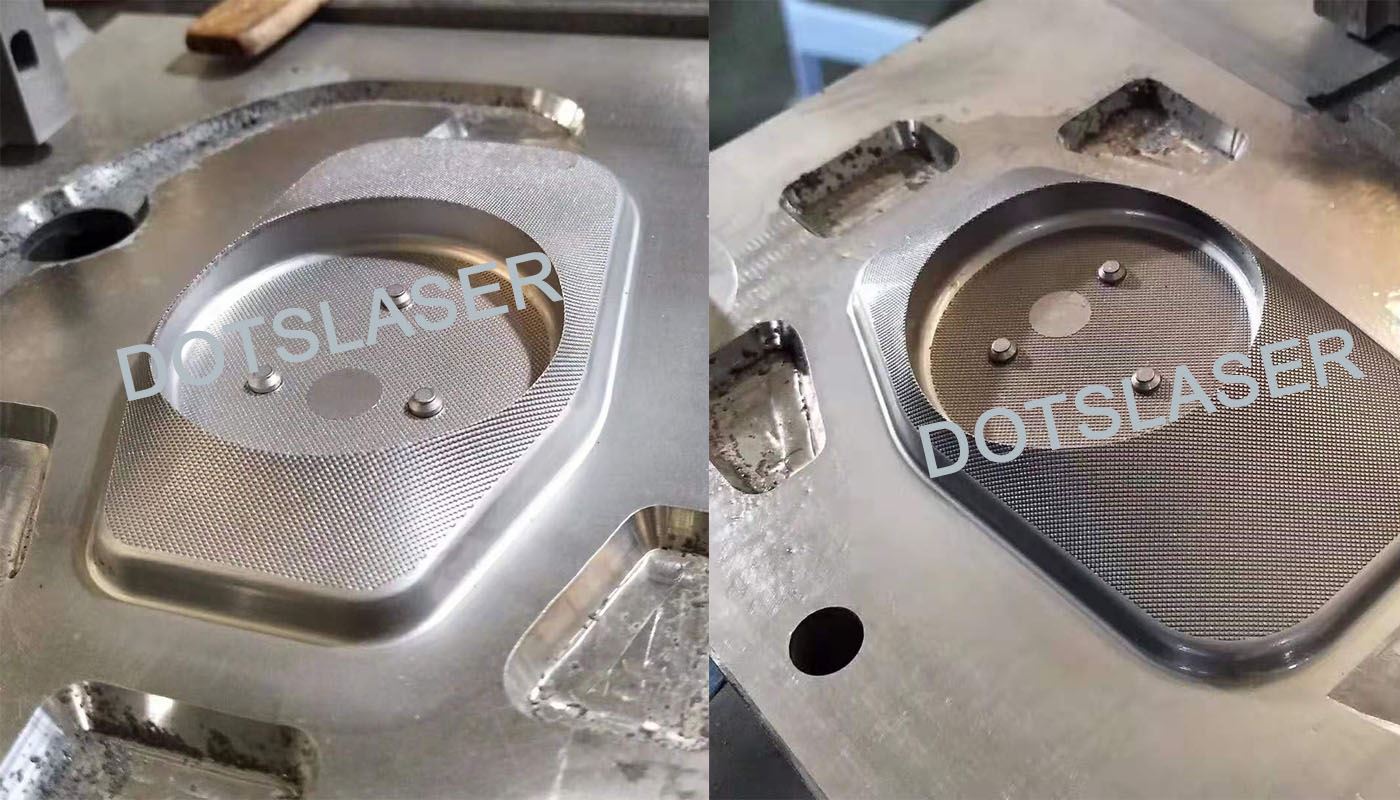

2.   Het is meer geschikt voor diepe gravures.

   Conventionele 2D-markeermachines hebben grote gebreken bij diepe gravering op het oppervlak van objecten. Tijdens het graveerproces, naarmate de laserfocus omhoog beweegt, zal de laserenergie op het oppervlak van het object geleidelijk afnemen. Na enige tijd bevindt de laserstraal zich in een onscherpe toestand, wat het effect en de efficiëntie van diepe gravering ernstig beïnvloedt.



    Bij de traditionele methode voor diep graveren wordt de heftafel tijdens de verwerking naar een geschikte hoogte bewogen om ervoor te zorgen dat de brandpuntsafstand in een geschikte staat is. Bij 3D-diepgraveren zijn deze problemen niet aanwezig, waardoor het effect kan worden gegarandeerd en de efficiëntie kan worden verbeterd, terwijl de kosten van de elektrische heftafel worden bespaard.

3.

4.  Breder verwerkingsoppervlak en fijnere laserstraal.

   3D-markering is verdeeld in front focus- en back focus-modi. Gebruik de front focus-modus om een ​​groter markeringsbereik te bereiken. Meestal worden grotere X- en Y-as-afbuigingslenzen gebruikt om de invallende laserspot groter te maken, om zo een kleinere gefocuste spot te verkrijgen, en de energiedichtheid zal hoger zijn, om te voldoen aan de behoeften van grotere oppervlakteverwerking.



5.  Zwart-wit markeringen en zelfs markeringen met meerdere kleuren kunnen in hetzelfde vlak worden bereikt, met rijkere effecten.

   Zwarte oppervlakken, zoals geanodiseerd aluminium, worden doorgaans gemarkeerd met enige defocussering met behulp van hogere frequentiepulsen van geschikte energie. De defocusseringsafstand beïnvloedt de energieverdeling en het kleureffect van de laser op het oppervlak van het materiaal aanzienlijk. Voor algemene 2D-markeergebruikers, zelfs als geavanceerde functies zoals oppervlaktemarkering niet vereist zijn, kan de 3D-markeermachine ook vlakke verwerking uitvoeren met multi-grijs- en multi-kleureffecten.

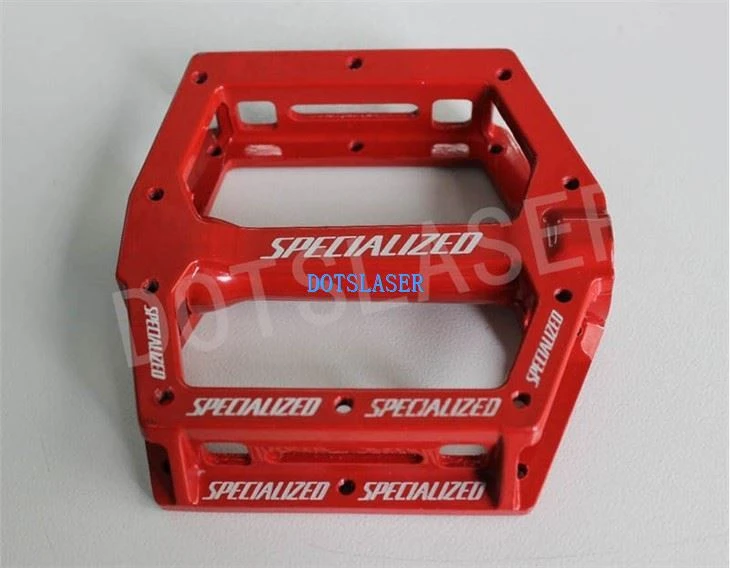

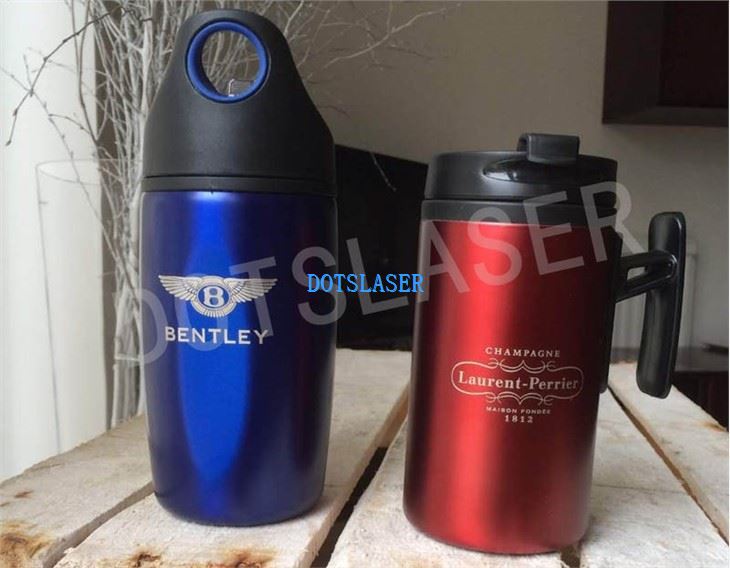

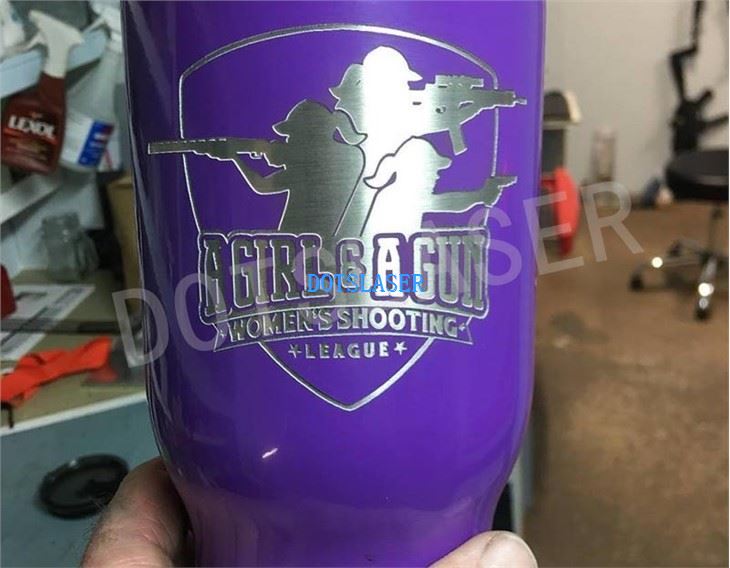

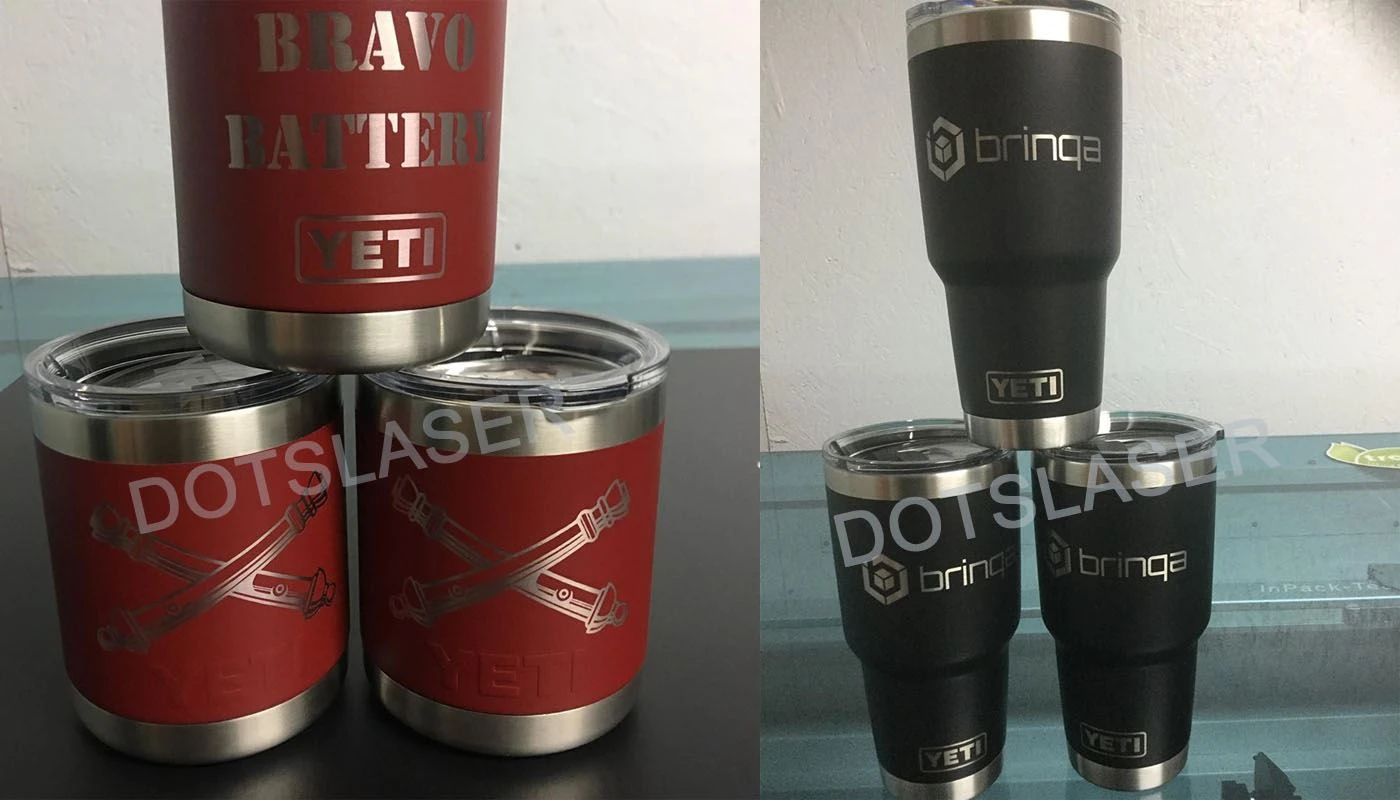

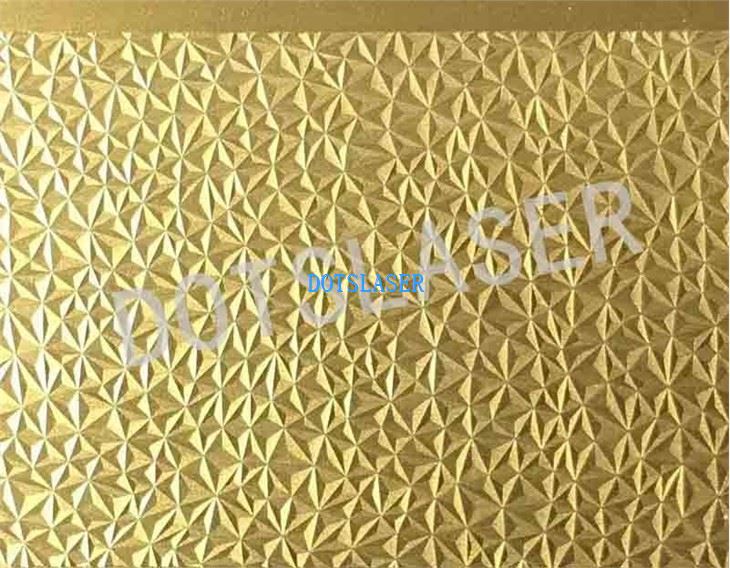

Voorbeeld show

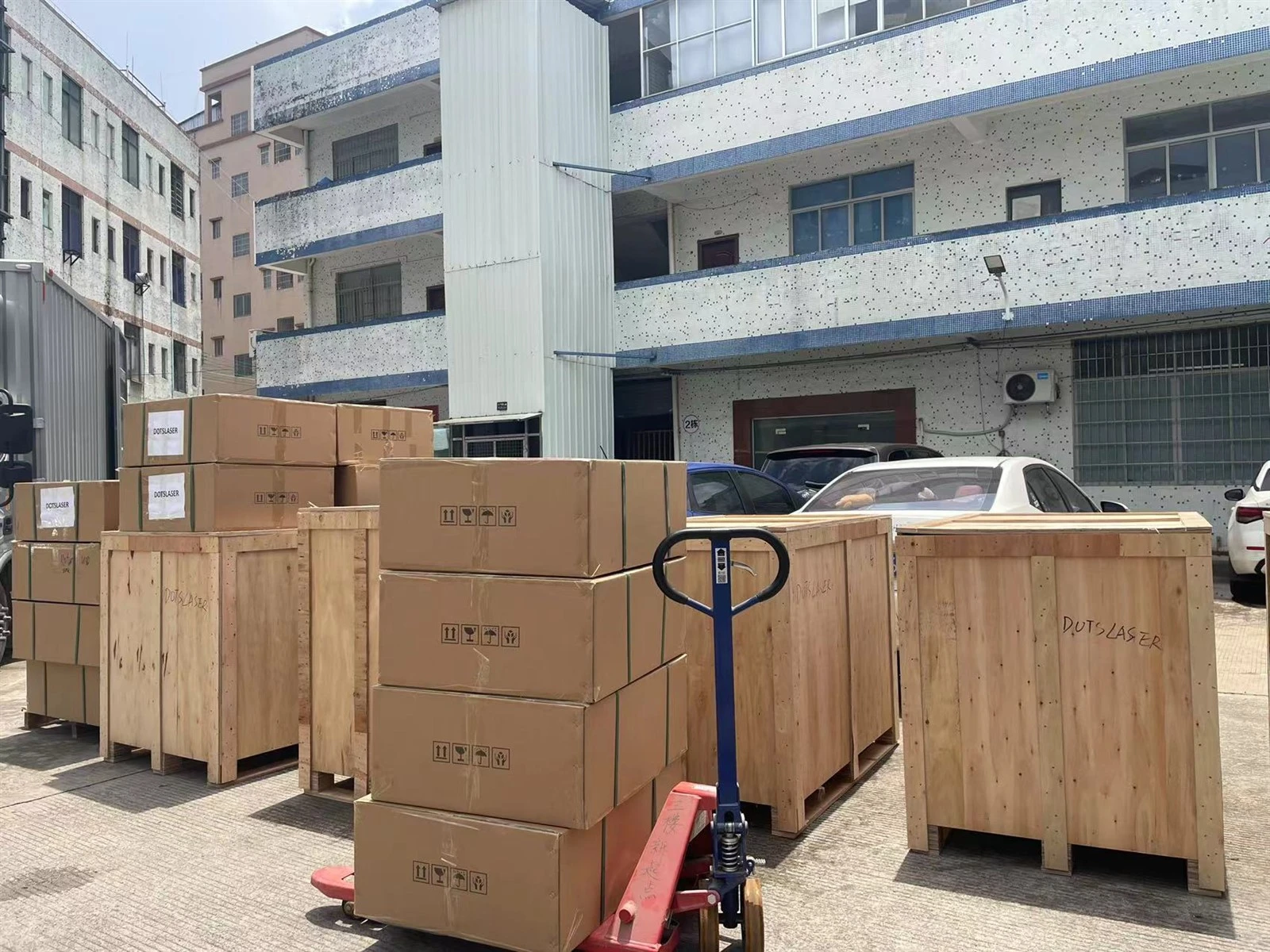

Verzending en verpakking
