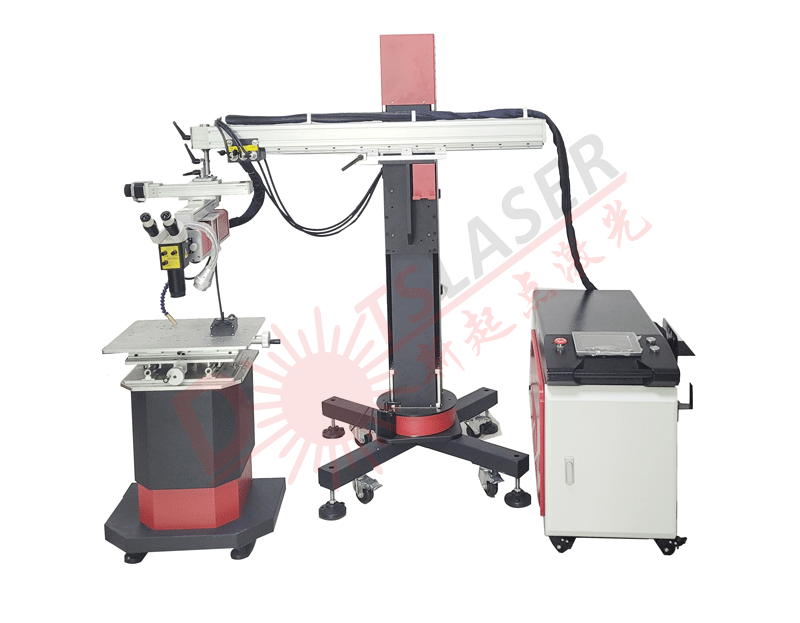

Vorm Fiber Laser Lasmachine

Mold Fiber Laser Lasmachine is de huidige geavanceerde lasapparatuur. Het is een speciale laslaserapparatuur speciaal ontworpen voor de matrijzenindustrie. Het wordt gebruikt voor het repareren van precisiematrijzen en het repareren van fouten veroorzaakt door de productie van producten.

Aanvraag sturen

product Introductie

Vorm Fiber Laser Lasmachine

Producten Beschrijving

Vormvezellaserlasmachine is een revolutionair product op het gebied van lastechnologie. Het maakt gebruik van geavanceerde lasertechnologie om hoogwaardig en nauwkeurig lassen voor verschillende mallen te bieden. Mould Fiber Laser-lasmachine is de huidige geavanceerde lasapparatuur. Het is een speciale laslaserapparatuur speciaal ontworpen voor de matrijzenindustrie. Het wordt gebruikt voor het repareren van precisiemallen en voor het repareren van fouten veroorzaakt door de productie van producten. Met zijn compacte structuur en gebruiksvriendelijke interface is het een veelzijdig hulpmiddel voor het lassen van verschillende materialen zoals roestvrij staal, aluminium en messing.

Voordelen van Mold Fiber Laser-lasmachine

1. Nadat de laser door de optische vezel is gegaan, wordt de plek uniformer en stabieler, wat de kwaliteit van de las verbetert. Nadat de laserstraal is gefocusseerd, heeft een kleine lichtvlek een hoge vermogensdichtheid en kan deze nauwkeurig worden gepositioneerd. Het is speciaal geoptimaliseerd voor schimmelreparatie, met een sterkere relevantie en een beter effect.

2.Het gebruik van een geavanceerd automatisch zonweringsysteem elimineert de stimulatie van de laser op de ogen van het personeel tijdens het werken.

3.CCD-camerasysteem met microscoop en bewegende X-as voor lassen op hoge posities.

4. De driedimensionale giek kan u helpen het probleem van het repareren van grote mallen op te lossen zonder de mal te verplaatsen, en de joystick regelt de beweging van de vertaalfase (200 mm x 300 mm automatische vertaalfase). Het is eenvoudig om laserreparatie van grote mallen en supergrote mallen uit te voeren met scherp gereedschap, een lange levensduur en hoge precisie;

5. Zeer nauwkeurige markering, snel, graveerdiepte regelbaar.

6.De werktafel kan gemotoriseerd of handmatig zijn.

7.De spotgrootte is specifiek onafhankelijk aangepast.

Toepassingen

Mold Fiber Laser-lasmachine wordt gebruikt in verschillende 3C elektronische digitale producten, mobiele telefoons, speelgoed, auto's, motorfietsen en andere matrijzenbouw- en vormindustrieën.

Het gebruik van laserlasdraad om de mal te repareren kan de gebruikte mal opnieuw gebruiken, wat de productiekosten van de mal aanzienlijk bespaart en de werkefficiëntie verbetert.

Mold Fiber Laser-lasmachinetechnologie kan ook worden toegepast om het productieontwerp of de maat van de matrijs aan te passen en aan te passen, de productiecyclus en de tijd van de ontwikkeling van matrijsproducten te verkorten.

Het is geschikt voor het repareren en lassen van fijnmechanische apparaten, het lassen van verschillende metalen structurele onderdelen en gouden en zilveren sieraden.

Parameters

NEE.	Naam	Vormlaserlasmachine
1	Machinemodel	DS-1500
2	Laserkracht	1500W
3	Lasergolflengte	1080 ± 10 nm
4	Pulsbreedte	1-100ms
5	Laserfrequentie	1-1000Hz
6	Instelbaar bereik spotgrootte	0.3-2mm
7	Koelsysteem	Waterkoeling
8	Werktafel reizen	200x300mm
9	Nominaal stroomverbruik	7 kW
10	Lasermodel	CW
11	Vermogensbereik	0-100%
12	Observatiesysteem	Microscoop (360 graden draaibaar) of display
13	Beschermend gas	Argon
14	Lengte glasvezelkabel	8m
15	Voeding	Standaard driefasig 220v ± 5% /50Hz/20A;
16	Koelmethode	Waterkoeling (dubbele temperatuur en dubbele bediening)
17	Nominaal vermogen	5,6 kW
18	Lasdiepte	Kleiner dan of gelijk aan 3,0 mm (afhankelijk van materiaal)
19	Diameter van de vezelkern	50 μm
20	Voeding	Voeding

productsleuteltechnologieën

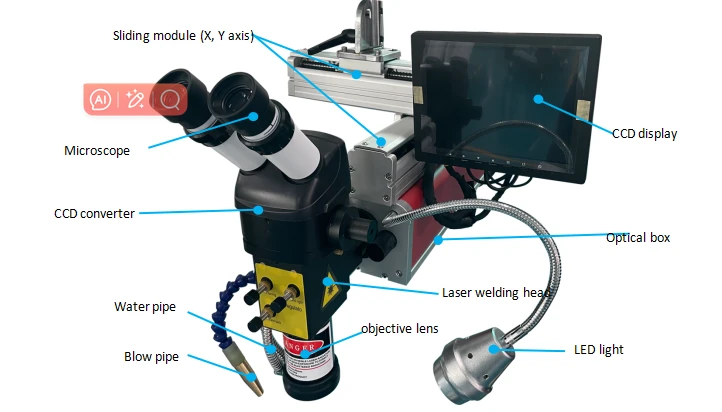

product-722-412

01.

Microscoop: observatievenster met hoge resolutie, lasproducten met hoge precisie.

Objectieve lens: laserfocus.

Laserlaskop: laserconversiecomponent, pas de positie van het laserlicht aan.

Blaas pijp: beschermende gasuitvoerpoort.

Schuifmodule: laat de laserkop vooruit, achteruit, links en rechts bewegen (elektrisch).

LED-licht:Lichtbron voor microscoop.

Optische doos:Het plaatsen van glasvezelkabels en andere stroomkabels.

Waterpijp:Objectief koudwatercirculatiesysteem.

CCD-converter:Conversie van CCD-schermweergave.

CCD-weergave:Lassen etalage.

02.

De vormvezellaserlasmachine is gebouwd met een geavanceerde lasergenerator die zeer efficiënt en energiebesparend is. Het verbruikt minder energie en levert consistente en stabiele lasresultaten. Het heeft ook lage onderhoudskosten in vergelijking met traditionele lasmachines, waardoor u op de lange termijn tijd en geld bespaart.

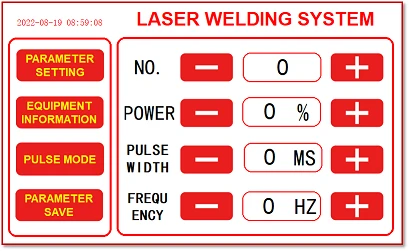

Bediening van het bedieningspaneel

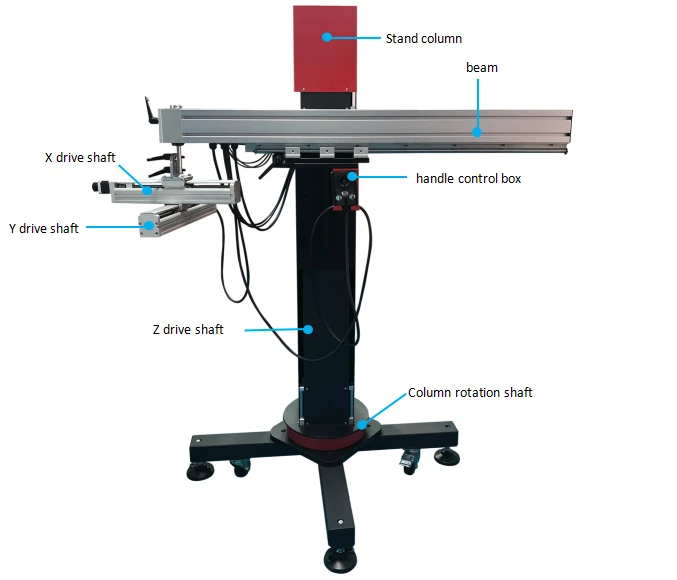

Algemeen structuurdiagram

Garantie en after-sales

A. Garantie

Een jaar voor de laserbron, een jaar voor andere accessoires, zoals galvokop, lens, besturingskaart, voeding, verbruiksartikelen vallen niet onder de garantie, zoals toetsenbord en muis.

DOTSLASER belooft producten te onderhouden die zijn geproduceerd en verzonden volgens een formeel contract, en garandeert dat elke gerepareerde machine goed zal functioneren als deze op de juiste manier wordt gebruikt.

DOTSLASER heeft het recht om een product binnen de garantieperiode te repareren of te vervangen als het een materieel of technisch probleem heeft. Onder normale omstandigheden brengen wij het onderhoud in rekening. Het is gratis als de machine speciale problemen heeft.

B. Garantieomvang

DOTSLASER biedt in de volgende gevallen geen gratis garantieservice: het product of de onderdelen zijn beschadigd als gevolg van wijziging, demontage of verbetering zonder toestemming; het product of de onderdelen zijn beschadigd als gevolg van een noodgeval of nalatigheid; het product of de onderdelen zijn beschadigd vanwege gebrek aan conservering ......klanten hebben de verantwoordelijkheid om de aanwijzingen in de gebruikershandleiding te leren en de machine op de juiste manier te bedienen. Schade die voortvloeit uit een abnormale werking valt niet onder de garantie. Accessoires vallen niet onder de garantie.

Klanten moeten binnen 30 dagen een schriftelijk verzoek indienen zodra ze een probleem hebben gevonden dat binnen het garantiebereik valt. Er mag geen derde partij betrokken zijn bij het onderhoudsproces en producten of onderdelen die niet door DOTSLASER zijn geproduceerd, mogen ook niet worden opgenomen.

C. Technische ondersteuning en productonderhoud

Neem contact op met de ingenieur van Dotslaser, ongeacht welke problemen zich voordoen tijdens het gebruik, en voer een probleemoplossing uit onder leiding van de ingenieur.

Alle producten die op reparatie of vervanging wachten, moeten in de door DOTSLASER geleverde gevallen worden geplaatst, anders zal DOTSLASER de schade die het kan veroorzaken in rekening brengen.

Wanneer klanten DOTSLASER-producten ontvangen, controleer dan of het product beschadigd is en of de accessoires compleet zijn of niet.

DOTSLASER blijft nieuwe producten ontwikkelen, informatie en parameters in dit bestand kunnen veranderen. Alle technische parameters zijn onderworpen aan het contract.

Garantie- en after-sales clausules hierboven zijn alleen ter referentie en zijn onderworpen aan het formele contrast.

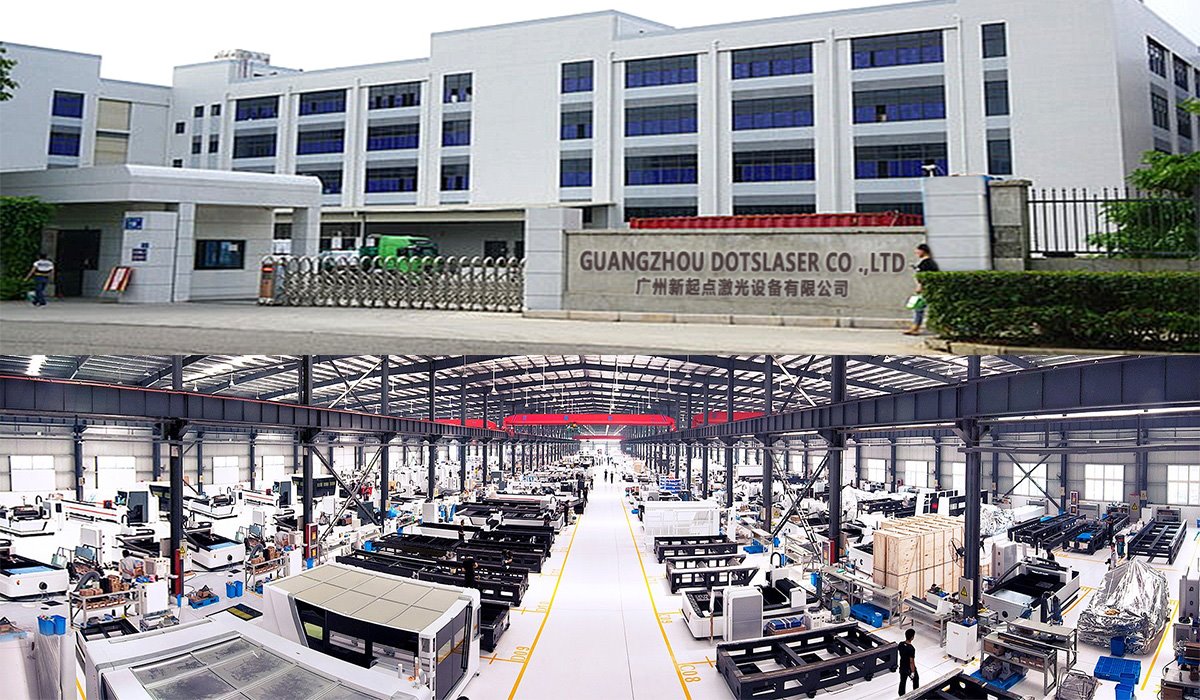

Fabriek
