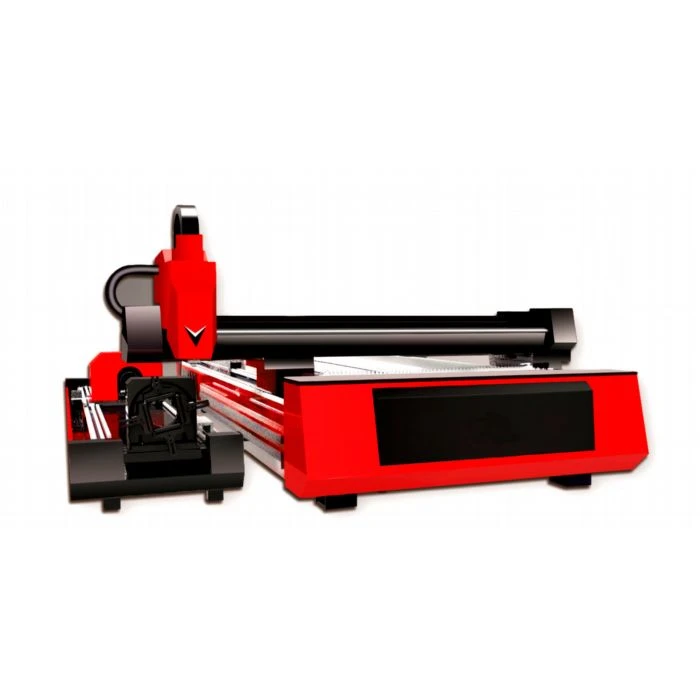

Het lasersnijmachinesysteem bestaat over het algemeen uit een lasergenerator, een (externe) bundeltransmissiecomponent, een werkbank (werktuigmachine), een microcomputer numerieke schakelkast, een koeler en een computer (hardware en software).
1) Het belangrijkste machinedeel van de werktuigmachine: het machinedeel van de lasersnijmachine, het mechanische deel dat de beweging van de X-, Y- en Z-assen realiseert, inclusief het snijwerkplatform. Het wordt gebruikt om het te zagen werkstuk te plaatsen en kan het correct en nauwkeurig verplaatsen volgens het besturingsprogramma, meestal aangedreven door een servomotor.
2) Lasergenerator: een apparaat dat een laserlichtbron opwekt. Voor lasersnijden gebruiken de meeste van hen CO2-gaslasers met een hogere elektrisch-optische conversie-efficiëntie en een hoger uitgangsvermogen, behalve in enkele gevallen waarin YAG-vastestoflasers worden gebruikt. Omdat lasersnijden een hoge straalkwaliteit vereist, kunnen niet alle lasers worden gebruikt om te snijden. De Gauss-modus is geschikt voor minder dan 1500 W, koolstofdioxidelasers met lage orde van 100 W-3000 W en multimodus boven 3000 W.
3) Buitenste optische weg: Brekingsspiegel, gebruikt om de laser in de vereiste richting te leiden. Om te voorkomen dat het stralingspad niet goed werkt, moeten alle spiegels worden beschermd door een beschermkap en moet een schoon overdrukbeschermgas worden ingebracht om de lens te beschermen tegen verontreiniging. Een set lenzen met goede prestaties zal een bundel zonder divergentiehoek focussen op een oneindig kleine plek. Over het algemeen wordt een lens met een brandpuntsafstand van 5,0 inch gebruikt. De 7,5 inch lens wordt alleen gebruikt voor dikke materialen >12mm.
4) Numeriek besturingssysteem: bestuur de werktuigmachine om de beweging van de X-, Y-, Z-as te realiseren en controleer ook het uitgangsvermogen van de laser.
5) Gereguleerde voeding: aangesloten tussen de laser, CNC-bewerkingsmachine en het voedingssysteem. Speel vooral een rol bij het voorkomen van interferentie van externe elektriciteitsnetten.
6) Snijkop: het bevat voornamelijk onderdelen zoals holte, focuslenshouder, focuslens, capacitieve sensor en hulpgasmondstuk. Het aandrijfapparaat van de snijkop wordt gebruikt om de snijkop aan te drijven om langs de Z-as te bewegen volgens het programma, en is samengesteld uit een servomotor en een schroef of tandwiel en andere transmissiedelen.
7) Operatietafel: gebruikt om het werkproces van het gehele snijapparaat te regelen.
8) Waterkoeler: gebruikt om de lasergenerator te koelen. Een laser is een apparaat dat elektrische energie omzet in lichtenergie. Zo is de conversieratio van een CO2-gaslaser over het algemeen 20% en wordt de resterende energie omgezet in warmte. Het koelwater neemt de overtollige warmte weg om de lasergenerator normaal te laten werken. De koelmachine koelt ook de externe lichtpadreflector en focusseerspiegel van de werktuigmachine om een stabiele straaltransmissiekwaliteit te garanderen en effectief te voorkomen dat de lens wordt vervormd of gebroken als gevolg van te hoge temperatuur.
9) Gasflessen: inclusief gasflessen voor lasersnijmachines en hulpgasflessen, die worden gebruikt om het industriële gas voor laseroscillatie aan te vullen en hulpgas voor de snijkop te leveren.
10) Luchtcompressor, luchtopslagtank: perslucht leveren en opslaan.
11) Luchtkoeldroger, filter: wordt gebruikt om schone en droge lucht aan de lasergenerator en het straalpad te leveren om het pad en de reflector normaal te laten werken.
12) Ventilatiestofafscheider: verwijder de rook en stof die tijdens de verwerking worden gegenereerd en voer een filterbehandeling uit, zodat de uitlaatgasafvoer voldoet aan de milieubeschermingsnormen.
13) Slakkenafvoermachine: verwijder de restjes en schroot die tijdens de verwerking ontstaan.
